ELVL Bitherm otopné těleso Harmony 808 x 1800 mm teplovodní provedení ELVL0755

Detailní popis produktu

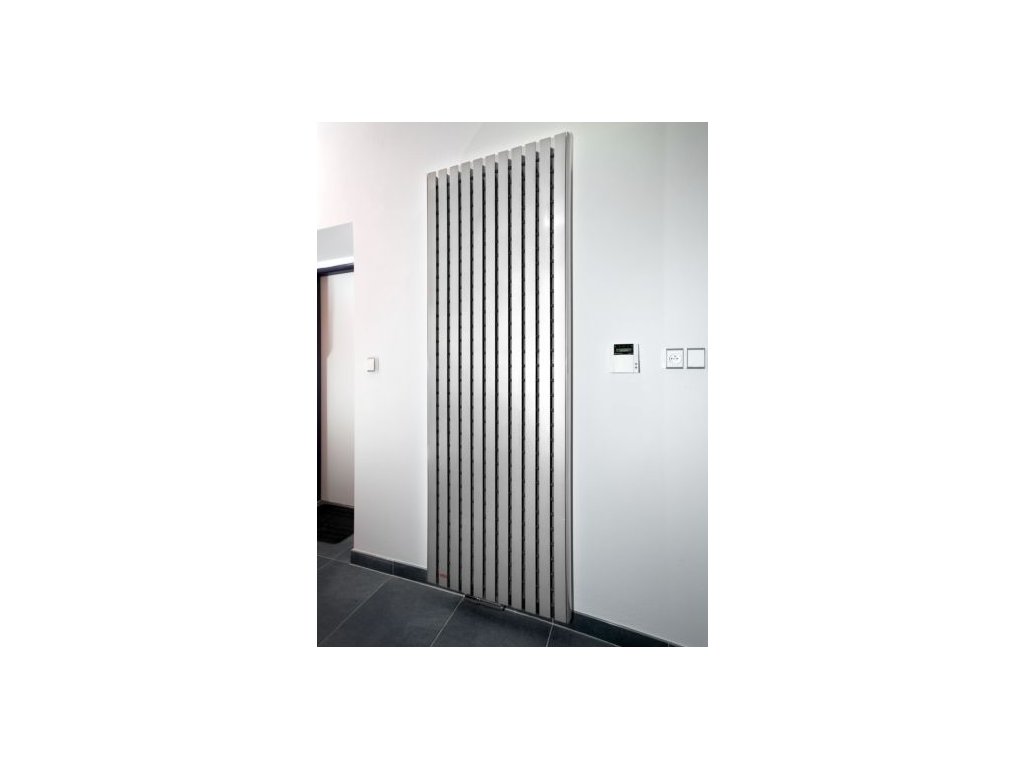

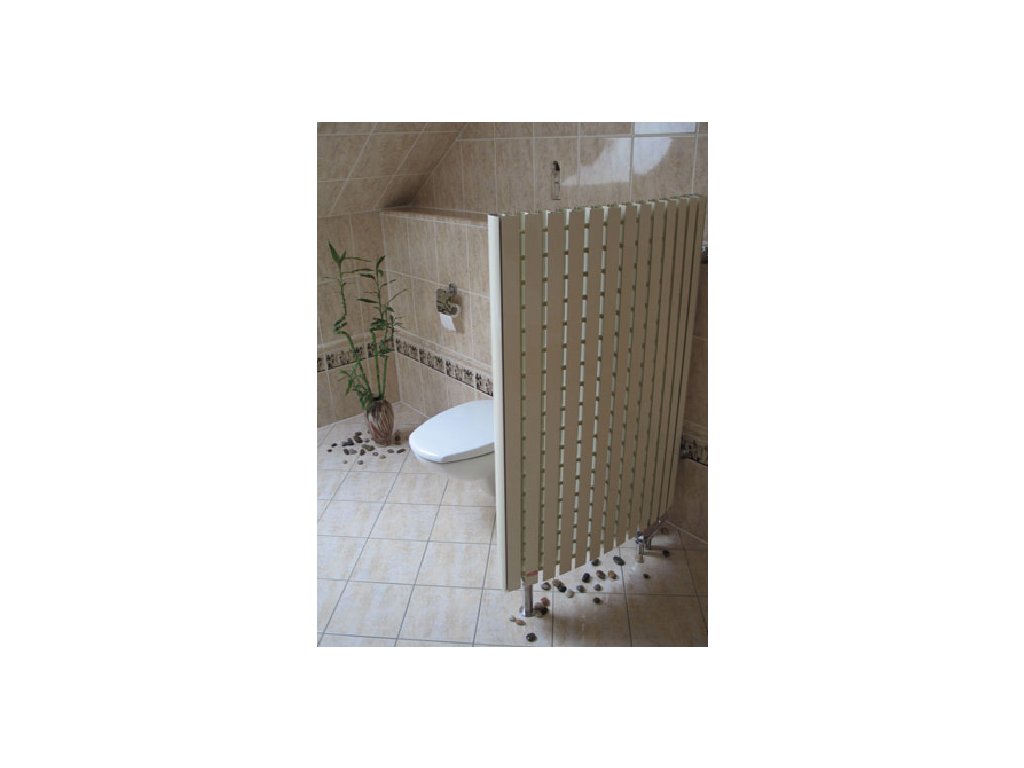

Otopné těleso BITHERM HARMONY je představitelem jednoduché elegance s praktickým uplatněním v interiérech koupelen, obytných prostor i reprezentačních společenských stavbách,kde lze otopné těleso využít k optickému oddělení prostor. Otopné těleso je vyrobeno z teplosměnných hliníkových lamel, které příčně protíná měděná teplovodní trubkovnice. Těleso umožňuje provoz v soustavě ústředního vytápění, elektrického vytápění nebo kombinovaném provozu. Konstrukce radiátoru vychází ze systému BITHERM Logic. Tepelný výkon (ΔT=50K 75/65/20°C) 1670 W, teplotní exponent n[-] 1.2728. Doporučené barevné odstíny : vzorník RAL, přírodní barva hliníku a mědi s transparentním lakem. S otopným tělesem je dodávána sada nástěnných úchytů pro montáž.

Obecné informace k sérii designového otopného tělesa a elektrického radiátoru BITHERM HARMONY

Teplovodní

Radiátor BITHERM HARMONY je určen k vytápění vnitřních prostor budov za účelem dosažení tepelné pohody a estetického projevu v interiéru. Radiátory BITHERM jsou vyráběné z měděných trubek, které prochází skladebnou sestavou teplosměnných hliníkových lamel. Skladbu otopné plochy je možné doplnit funkčními prvky tj. věšák, madlo, zrcadlo nebo dekorativní doplněk.

Teplosměnný konstrukční základ radiátorů BITHERM se vyrábí ve dvou provedení BITHERM a BITHERM⁺. Provedení BITHERM umožňuje nainstalovat do radiátoru elektrické topné těleso pro kombinovaný způsob vytápění ÚT/El. Výhodou kombinovaného způsoby vytápění je možnost v chladných letních dnech nebo v podzimním a jarním období, kdy není v provozu centrální zdroj ústředního vytápění, přitápět v jednotlivých místnostech elektřinou podle potřeby. V koupelně se s  oblibou používá k sušení ručníků. Provedení radiátorů BITHERM⁺ se vyznačuje zvýšeným tepelným výkonem oproti konstrukčnímu provedení BITHERM při zachování vnějších rozměrů. Provedení BITHERM⁺ však neumožňuje do radiátoru nainstalovat elektrické topné těleso pro kombinovaný způsob vytápění ÚT/El.

Radiátory BITHERM se instalují do teplovodní otopné soustavy s nuceným oběhem topné vody s provozní teplotou do 110°C a nejvyšším přípustným provozním přetlakem 2,5 MPa. Připojení na otopnou soustavu je spodní středové, pokud to skladebná sestava otopné plochy umožňuje nebo na straně. Připojovací hrdla jsou osově vzdálena 50 mm a jsou s vnitřním závitem G1/2". K připojení a regulaci lze použít radiátorové šroubení s termostatickým ventilem.

Radiátory BITHERM jsou určeny do vnitřních prostorů s prostředím +2°C až +40°C a relativní vlhkostí do 80%.

Otopné těleso BITHERM je možné tvarovat do oblouku.

Elektrické

Elektrické radiátory BITHERM HARMONY jsou určeny k elektrickému přímotopnému vytápění vnitřních prostor budov zejména interiérů koupelen, bazénů, lázní, fitnes center apod. Radiátory jsou také vhodné k vytápění prostor, kde jsou zvýšené požadavky na hygienu a čistotu prostředí např. pro alergiky. Povrchová teplota radiátoru a teplota konvekčního vzduchu ve výdechové části nepřekročí 90°C.

Elektrické radiátory BITHERM jsou vyráběné bez regulace prostorové teploty. Radiátory bez regulace jsou určeny pro připojení k centrálnímu řídícímu systému vytápění. Na přání je lze opatřit na přívodním kabelu integrovanou síťovou vidlicí s regulací prostorové teploty RE10A.

Elektrické radiátory BITHERM lze doplnit o akumulaci tepla keramickými vložkami, které umožňují teplotně překlenout časové období vysokého tarifu u přímotopné sazby. Keramické vložky nejsou součástí radiátoru a je zapotřebí je uvést zvlášť v objednávce.

Kombinované

Radiátory BITHERM HARMONY, kromě provedení BITHERM+, zapojené do teplovodní otopné soustavy ústředního vytápění lze doplnit elektrickým topným tělesem EL.05 a tím rozšířit jejich způsob provozu o kombinované vytápění ÚT/EL.

Tento kombinovaný způsob vytápění se často využívá k vytápění a také sušení v prostoru koupelny, bazénu, fitness nebo dalších obytných a společenských prostor, kdy v topném období je využívána soustava ústředního vytápění s centrálním zdrojem tepla a mimo topnou sezónu je používán elektrický zdroj tepla.

Elektrická topná tělesa EL.05 jsou uzpůsobena pro montáž do vertikální komory radiátoru BITHERM a jsou vybavena omezovačem teploty. Tímto prvkem je zajištěna bezpečnost provozu otopného tělesa i v případě havarijní situace provázené nežádoucím únikem kapaliny z otopné soustavy. Omezovač teploty rozpojí elektrický topný obvod tělesa a po odstranění závady uvede elektrické topné těleso opět do provozu.

Kombinované otopné těleso BITHERM s elektrickým tělesem je možné tvarovat do oblouku.

Varianty rozměrů a výkonů

Tepelný výkon je udáván pro teplotní spád ΔT 50K = 75°C / 65°C / 20°C

BITHERM - teplovodní nebo kombinované provedení
BITHERM⁺ - teplovodní provedení, nelze doplnit elektrickým topným telesem

Barevné provedení

Designové radiátory BITHERM Vám dávají možnost výběru z několika povrchových úprav.

Základní barevné provedení designových radiátorů BITHERM je v barevných odstínech barev RAL. Na Vás je jen zvolit si nejvhodnější odstín barvy, který nejlépe zapadne do Vašeho interiéru.
K přesnému určení požadované barvy je zapotřebí použít originální vzorník barev RAL.

Stejným způsobem jako jsou použity barvy RAL lze použít akrylátové barvy, které budou nadefinovány stejným způsobem ze vzorníku akrylátových barev.

Po domluvě je možné použít i jiné povrchové úpravy.

Doplňky

Keramické vložky jsou vhodným doplňkem elektrického radiátoru BITHERM. Svisle skládaná keramická vložka o délce 140 mm je přesně tvarovaná do profilů radiátoru BITHERM. S keramickými vložkami radiátor nevychladne v časovém období vysokého tarifu u přímotopné sazby. Keramické vložky jsou volitelným příslušenstvím radiátoru, které se uvádí v objednávce zvlášť.

Upozornění pro zákazníky ke koupi produktů na objednání: Toto zboží není standardním sériovým výrobkem. Bude vyrobeno na přání zákazníka a proto jej nelze dodavateli v zákonné lhůtě vrátit. (viz §1837 odst.d, občanského zákoníku). V tomto případě můžeme požadovat nevratnou zálohu až do výše 100 % z ceny výrobku.
